電磁閥GS020600V在EH油危急遮斷系統中的超速保護控制原理
電磁閥GS020600V在發電廠EH油危急遮斷系統中的作用是實現OPC功能的超速保護控制。通過DEH控制器的控制，該電磁閥在正常運行時保持常閉狀態，阻止油液流過閥體。當DEH控制器的OPC部分動作，電磁閥被勵磁打開，導致油液泄放，卸荷閥開啟，從而快速關閉調節汽閥和再熱調節汽閥。這樣可以有效地防止發電機組超速運行，保護設備的安全運行。
下面是該閥的詳細動作原理的介紹：
-

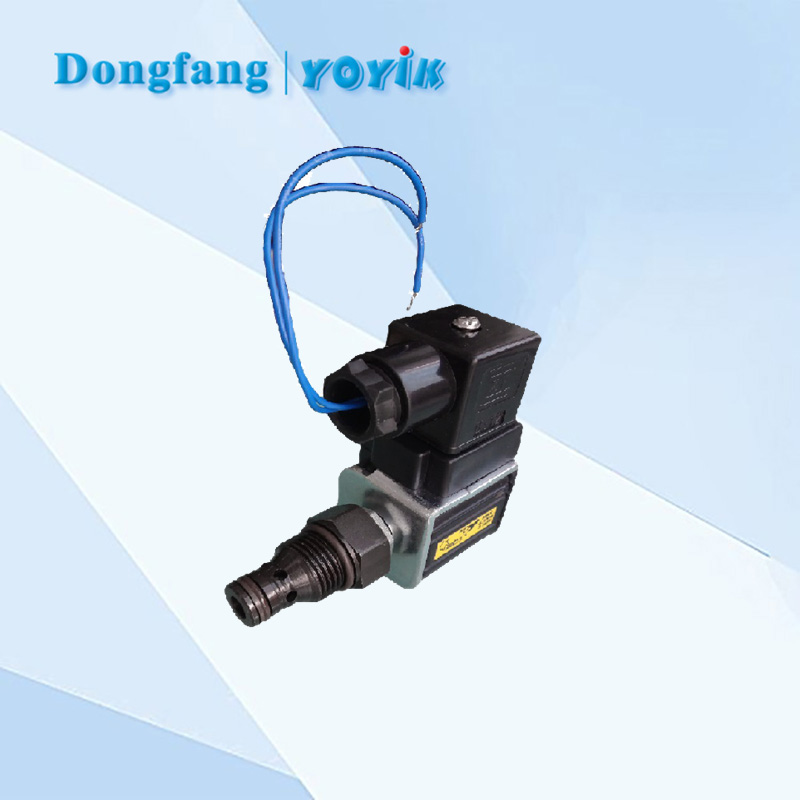

插裝閥結構：GS020600V是一種插裝閥，它由閥體、閥芯和線圈組成。閥芯和線圈可以單獨出售，這意味著可以分開更換或維修。
-
常閉狀態：在正常運行時，GS020600V電磁閥是不帶電的常閉狀態。這意味著閥芯通過彈簧力保持在關閉位置，阻止油液流過閥體。
-
OPC控制器：GS020600V電磁閥是受DEH（Digital Electro-Hydraulic）控制器的OPC部分所控制。DEH控制器是一種數字化電液控制器，用于監測和控制發電機組的轉速和其他相關參數。
-
超速保護：當DEH控制器的OPC部分動作，例如當發電機組的轉速達到設定的閾值（例如103％額定轉速），該兩個電磁閥將被勵磁（通電）打開。
-
油液泄放：一旦電磁閥被勵磁打開，閥芯將被推動，打開閥體內的通道，使OPC總管油液可以泄放。這會導致卸荷閥的開啟，以便迅速減少調節汽閥和再熱調節汽閥的執行機構活塞下腔的油壓。
快速關閉：當油液泄放時，相應執行機構上的卸荷閥會快速開啟，迅速減小調節汽閥和再熱調節汽閥的開度。這樣可以有效地關閉調節汽閥和再熱調節汽閥，以應對發電機組超速運行的情況。
