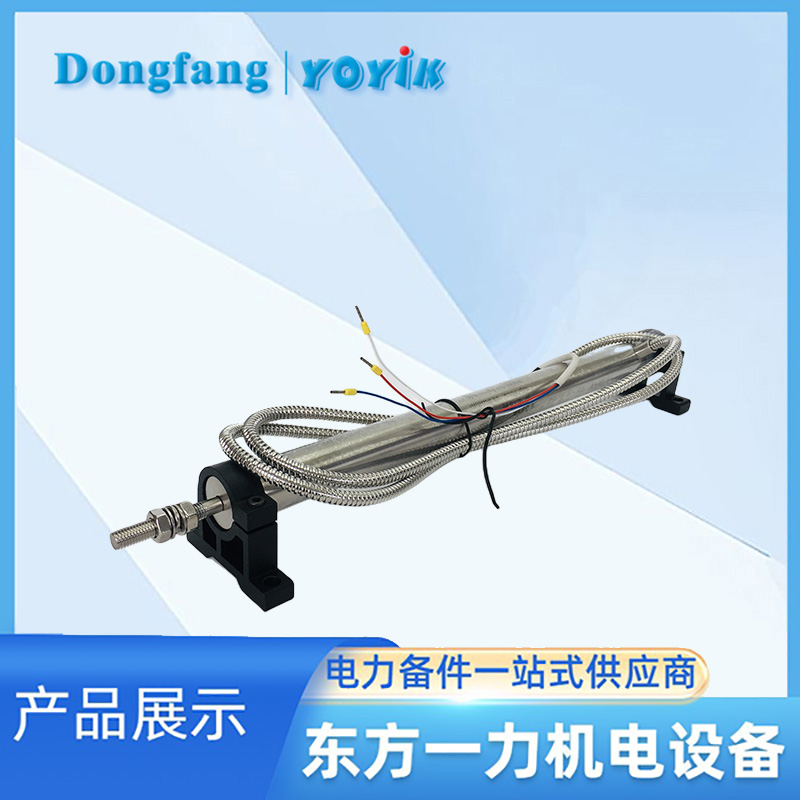

LVDT傳感器HTD-200-3：可靠性位移測量的原理與應用
LVDT傳感器HTD-200-3（線性變壓差動變壓器式位移傳感器）的工作原理基于磁性耦合和電感變化，它是一種用于測量線性位移的傳感器。
以下是LVDT傳感器HTD-200-3的工作原理：
-
結構：LVDT傳感器通常由一個固定的外部線圈（一次線圈）、一個內部可移動的鐵芯，以及兩個固定的內部線圈（二次線圈）組成。鐵芯可以在外部線圈的軸向方向上自由移動，但不能旋轉。
-
勵磁：一次線圈（外部線圈）被連接到交流電源，通以交變電流。這個電流在外部線圈產生一個交變磁場，該磁場傳遞到內部的鐵芯和內部線圈。
-
磁耦合：由于鐵芯是可移動的，當它位于中心位置時，磁場均勻地穿過內部線圈。然而，當鐵芯移動到一側或另一側時，磁場的分布會發生變化。這一變化導致了內部線圈中的感應電動勢的變化。
-
感應電動勢：每個內部線圈中的感應電動勢都與鐵芯的位置成正比。如果鐵芯偏離中心位置，感應電動勢將發生相應的變化。一個內部線圈的電壓會增加，而另一個內部線圈的電壓會減少，這樣就產生了一個差異電壓信號。
-
差動輸出：LVDT傳感器HTD-200-3的差動輸出是通過將兩個內部線圈的電壓信號相減而獲得的。這個輸出電壓與鐵芯的位置成線性關系，即位移越大，輸出電壓變化越大。
總之，LVDT傳感器HTD-200-3的工作原理是利用磁場耦合和感應電動勢的變化來測量位移。通過測量鐵芯相對于外部線圈的位置，它可以產生與位移成線性關系的電壓輸出信號，可用于測量和監測各種機械系統的線性位移。這使得LVDT成為一種精確和可靠的位移傳感器。
德陽東方一力主要針對電廠鋼廠操控系統元件的供應與成套，主營商品包括汽輪機發電機組EHC系統、TSI系統、DEH系統相關備品配件，以下是我司經營的產品：
導葉開度儀 DYK-II-1013
低阻轉速探頭
CS-01
轉速傳感器
CS-3-L190
光電轉換器接收端(爐膛火焰電視)
EMC-02-RX
東方
DF310580-90-03-00
電渦流傳感器
WT0120-A00-B00-C06-D01
位移變送器LVDT
3000TD
高阻式磁阻轉速探頭
ZS-04 L=75
東方
DF312580-50-07-02
撞擊子傳感器
ZS-01 L=100
輔助電源
PSMU-1-24V/72W
燃?xì)廨啓C(jī)三菱卡件
FXDIM01
位移傳感器(LVDT)
TDZ-1G-12
轉速轉換器
NE3971-31-90-08-02-00
壓差開關
RC860MZ090HSS
壓力繼電器
ST307-V2-350-B
高主汽門LVDT傳感器
DET-800A
位移傳感器
DET100A
LVDT位置傳感器
5000TD 0-250mm
轉速探頭
ZS-04-75-5000
壓差開關
RC861CZ091HYM
