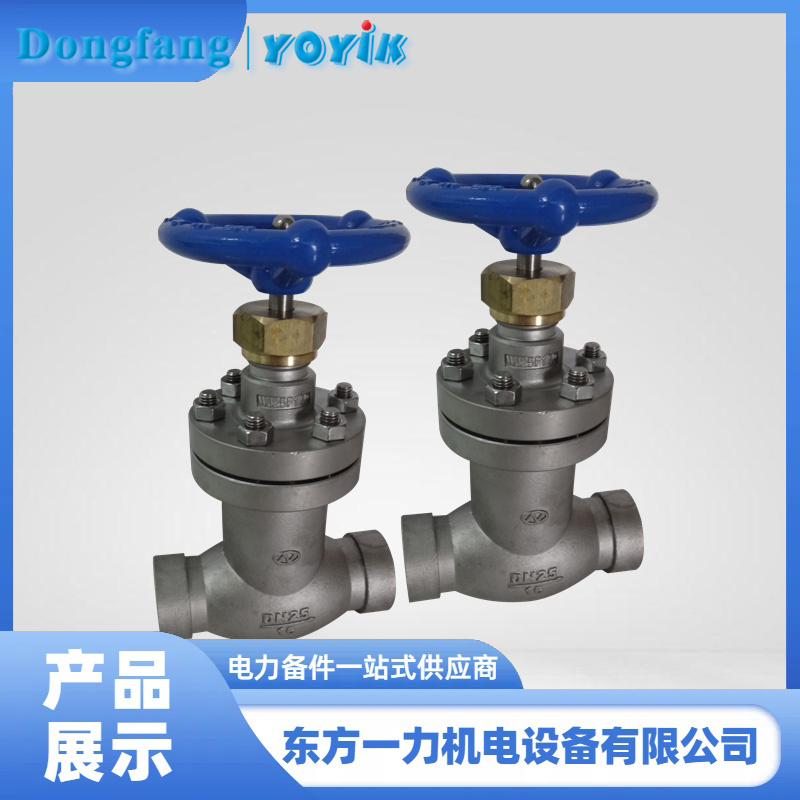

發電廠氫氣系統的組件波紋管截止閥WJ25F1.6P

在裝配發電廠發電機氫氣系統波紋管截止閥WJ25F1.6P之前，為確保閥門的質量、安全性和可靠性，需要進行一系列嚴格的試驗。以下是裝配前閥門所需進行的主要試驗：

• 鑄件清潔度檢查：

按照JB/T 7748《閥門清潔度及測定方法》和JB/T 4058《汽輪機清潔度標準》的規定，檢查閥體和所有鑄件的清潔度。確保篩網上最大顆粒100μm應少于5顆，不允許有大于100μm的顆粒及纖維狀物質。

• 鑄件表面處理檢查：

檢查鑄件（特別是內表面）是否經過打磨處理，并進行了酸洗鈍化處理，以清除掉鑄件表面的氧化皮、附著物、粘砂、夾砂、粉塵、油污等，要求清理到接近金屬本色。

• 承壓元件強度和承壓試驗：

每個承壓元件（如閥體、閥蓋等）在裝配前需進行強度和承壓試驗，以確保其在設計壓力下的安全性和可靠性。

• 波紋管泄漏試驗：

每只波紋管閥芯在裝配前必須進行泄漏試驗，以驗證波紋管的密封性能和耐壓能力。這包括檢查波紋管在壓力下的變形是否在彈性范圍內，以及是否存在泄漏現象。

• 防轉結構驗證：

檢查波紋管截止閥WJ25F1.6P的防轉結構是否可靠，以防止波紋管在使用過程中發生扭轉變形，影響密封效果和壽命。

• 軟密封形式驗證：

驗證截止閥的閥座密封是否采用軟密封形式，并確保其密封性能符合設計要求。

• 尺寸和公差檢查：

檢查閥門的各部件尺寸和公差是否符合設計要求，確保裝配的準確性和可靠性。

• 材料成分和性能驗證：

驗證閥體、閥蓋、波紋管、密封圈等關鍵部件的材料成分和機械性能是否符合設計標準和技術要求。

• 外觀檢查：

對閥門外觀進行檢查，確保無裂紋、劃痕、銹蝕等缺陷，并符合設計要求。

• 裝配前功能測試：

在裝配前進行部分組裝的功能測試，以初步驗證閥門的開關靈活性、密封性能等關鍵功能。
這些試驗和檢查確保了波紋管截止閥WJ25F1.6P在裝配前具備良好的質量、可靠性和安全性，為后續的使用和維護提供了有力保障。
