汽輪機隔板徑向汽封的重要性

汽輪機隔板徑向汽封是汽輪機內部的一個重要組成部分，其主要作用是減少或防止蒸汽在隔板兩側的泄漏，保證汽輪機的運行效率和安全性。

一、基本概念
汽輪機隔板徑向汽封是裝設在隔板內圓面或靜葉片環內圓面與轉子或輪轂外圓面之間，用來限制級與級之間漏汽的汽封。它位于汽輪機的隔板處，沿徑向方向布置，以有效阻擋蒸汽的泄漏。
二、作用與意義
減少蒸汽泄漏：隔板徑向汽封能夠顯著降低隔板兩側的蒸汽泄漏量，提高蒸汽的利用率，從而增加汽輪機的輸出功率。
提高運行效率：通過減少蒸汽泄漏，隔板徑向汽封有助于維持汽輪機內部蒸汽壓力的穩定，提高機組的整體運行效率。
保障安全運行：蒸汽泄漏過多可能會導致汽輪機內部溫度過高、振動加劇等問題，甚至引發安全事故。隔板徑向汽封的有效密封能夠避免這些問題的發生，保障機組的安全運行。
三、結構與類型

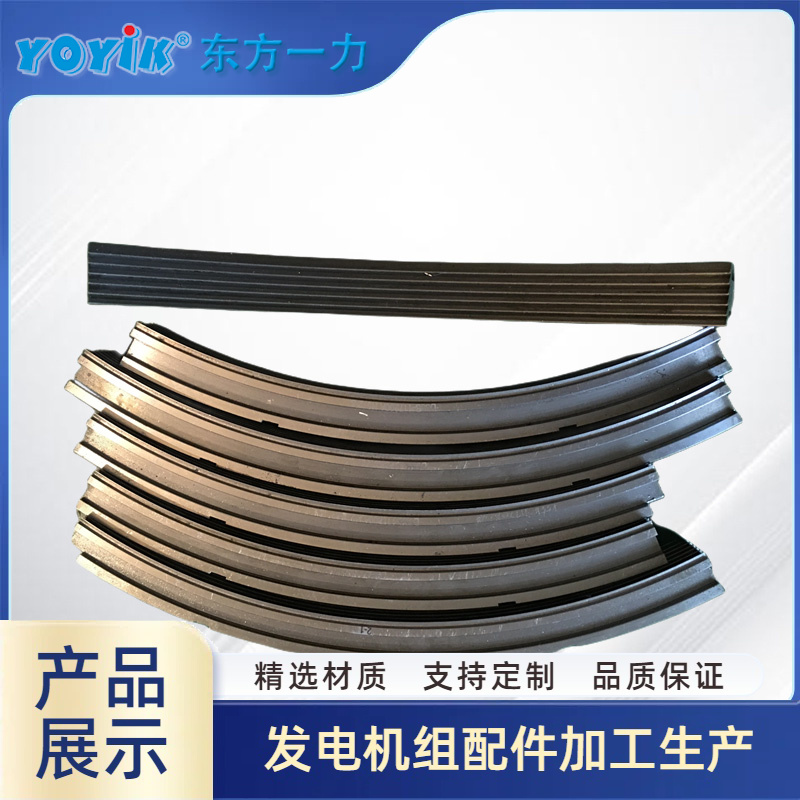

隔板徑向汽封的結構通常包括汽封體、汽封齒和彈簧等部件。汽封體是汽封的主體部分，通常由耐高溫、耐腐蝕的材料制成。汽封齒則布置在汽封體內側，與轉子或輪轂外圓面形成密封間隙。彈簧則用于調節汽封齒與轉子之間的間隙，以適應不同工況下的運行需求。
根據結構形式的不同，隔板徑向汽封可分為梳齒形、J形（也叫傘柄形）、樅樹形、蜂窩式、刷式等多種類型。這些不同類型的汽封各有優缺點，適用于不同的運行工況和密封要求。
四、工作原理
隔板徑向汽封的工作原理主要是利用汽封齒與轉子之間的微小間隙來阻擋蒸汽的泄漏。當蒸汽流經隔板時，由于汽封齒的阻擋作用，大部分蒸汽被限制在隔板的一側，只有少量蒸汽通過汽封齒與轉子之間的間隙泄漏到另一側。同時，汽封體內部的彈簧等部件能夠自動調節汽封齒與轉子之間的間隙，以適應不同工況下的運行需求。
五、運行與維護
在汽輪機運行過程中，隔板徑向汽封需要定期檢查和維護。主要包括檢查汽封齒的磨損情況、調整汽封間隙、更換損壞的汽封部件等。此外，還需要注意保持汽封體的清潔和潤滑，以確保汽封的正常運行和密封效果。
綜上所述，汽輪機隔板徑向汽封是汽輪機內部的一個重要組成部分，其有效密封對于提高機組的運行效率和安全性具有重要意義。在運行過程中需要定期檢查和維護以確保其正常運行和密封效果。
