LVDT傳感器4000TDG在DEH系統閥門測試中的應用

產品負責人：黃麗 13547079933 0838-2207616

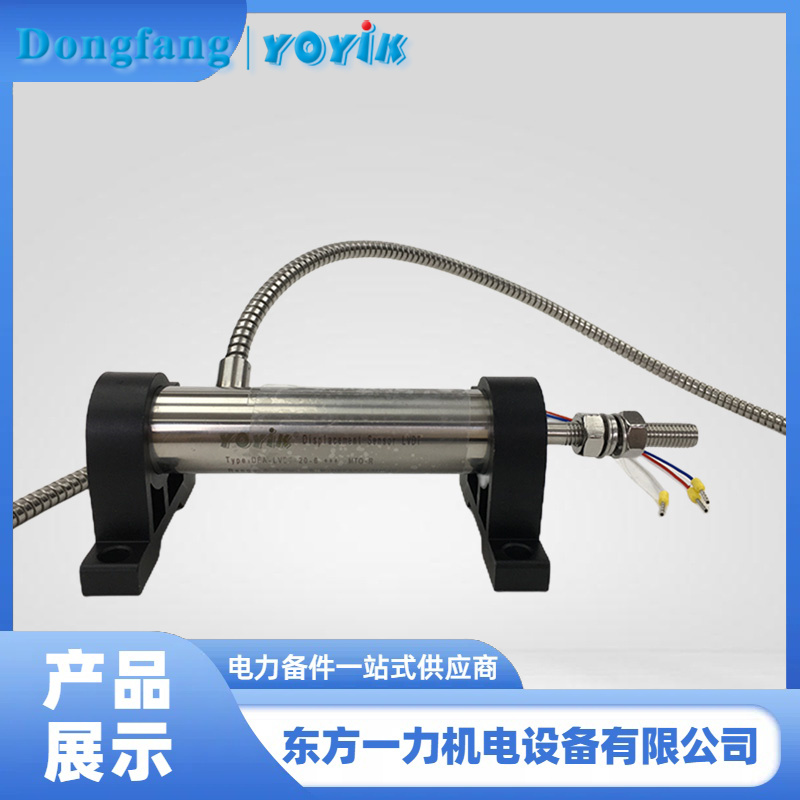

DEH（數字電液控制）系統在汽輪機控制中，通過LVDT（線性可變差動變壓器）傳感器位移傳感器4000TDG的反饋，實現對調節閥門（如高壓調門、中壓調門等）的精確控制，其中包括閥門的嚴密性測試。嚴密性測試是確保閥門在關閉狀態下能夠完全密封，防止蒸汽泄漏的重要操作。以下是DEH系統如何根據LVDT反饋進行閥門嚴密性測試的步驟：

• 1. 測試準備

系統準備：在進行閥門嚴密性測試之前，DEH系統會將汽輪機的負荷降低到適當水平，確保閥門能夠順利執行關閉操作。
閥門狀態檢查：DEH系統根據LVDT反饋信息，確保閥門處于初始位置（通常是開度較小的狀態），并監控閥門的位移與開度反饋信號。

• 2. 關閉閥門指令

發送關閉指令：DEH系統根據測試指令，向閥門執行機構發出關閉閥門的命令。閥門的驅動機構（如伺服閥和液壓執行機構）開始動作，逐步將調節閥門關閉。
LVDT實時反饋：位移傳感器4000TDG監測閥門關閉過程中閥桿的線性位移，將閥門的實時開度信息反饋給DEH系統。通過LVDT反饋，DEH系統能夠精確判斷閥門的關閉狀態。

• 3. 嚴密性判斷

反饋信號分析：在閥門完全關閉后，DEH系統通過LVDT的反饋信號，判斷閥門是否達到完全關閉的位置。如果LVDT反饋的位移值與閥門關閉指令的設定值一致，表明閥門已嚴密關閉。
閥門嚴密性檢測：一旦閥門關閉，DEH系統會對閥門的密封情況進行監控。通常會通過監測閥門后的壓力變化，判斷是否有蒸汽泄漏。如果在一定時間內壓力保持穩定，說明閥門密封性良好。

• 4. 反饋異常處理

反饋偏差監控：如果LVDT反饋信號顯示閥門沒有完全關閉（比如位移信號未達到設定的關閉位置），或反饋信號出現異常波動，DEH系統會發出警報，并可能進行自動調整或要求人工干預。
多LVDT冗余校驗：通常，每個調門配備兩個位移傳感器4000TDG，DEH系統會根據這兩個傳感器的反饋進行比對，選擇相對準確的反饋值。如果兩者的反饋值差異過大，系統將發出故障報警，提示可能存在LVDT故障或閥門關閉不嚴密的情況。

• 5. 記錄與確認

測試結果記錄：在測試結束后，DEH系統將記錄閥門嚴密性測試的結果，包括LVDT的反饋位移值、閥門的關閉時間以及是否發生了異常現象。這個過程有助于日后對閥門狀態進行評估和維護。
人工確認：操作人員可以通過DEH系統的HMI（人機界面），查看閥門的實時開度反饋，并確認LVDT反饋的關閥位置是否與預期相符。如果需要，還可以通過系統手動進行進一步的調整。

• 6. 總結

DEH系統通過位移傳感器4000TDG反饋的精確位移信號，進行閥門的嚴密性測試，確保閥門在關閉狀態下能夠完全密封。該測試是汽輪機運行安全的重要保障，幫助防止閥門泄漏，并維護系統的穩定性。
主要步驟包括發送關閉指令、實時反饋監控、嚴密性判斷以及異常反饋處理。
