凝汽式汽輪機抗燃油循環泵F3V10-1S6S-1C20的應用
產品介紹人：黃麗 13547079933 0838-2207616

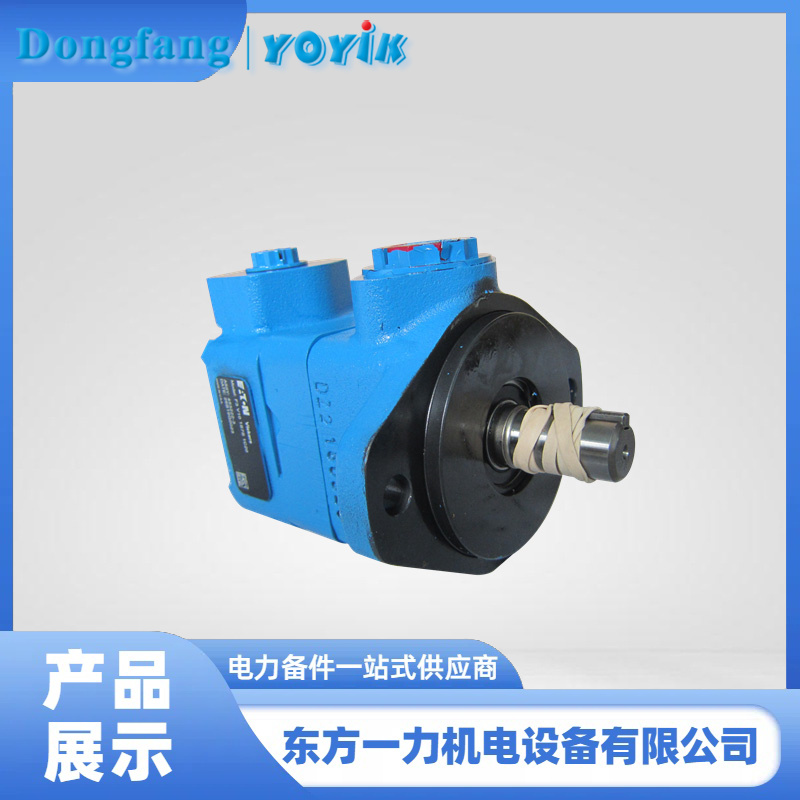

汽輪機抗燃油循環泵F3V10-1S6S-1C20是電廠汽輪機控制系統中的關鍵設備，主要用于確保抗燃油系統在正常運行時能夠維持恒定的流量和壓力。
工作原理：
抗燃油循環泵F3V10-1S6S-1C20通過電機驅動，將抗燃油從油箱中抽出，通過泵體內部的液壓元件，如齒輪或螺桿，將油壓提高并重新輸送回系統。再循環泵確保了系統中油液的流動，有助于維持油溫、油壓的穩定，并防止油液過熱或氧化。
技術特點：
設計用于在高溫、高壓的環境下運行，采用高質量的材料和密封技術，以抵抗抗燃油的化學侵蝕性。該泵具備自我循環的能力，即使在系統不工作時，也能夠維持油液流動，有助于系統預熱和減少啟動時間。
應用場景：
主要應用于汽輪機的控制系統，特別是那些使用抗燃油作為介質的電液控制系統，如DEH系統，確保了系統的可靠性和響應速度。
維護與保養：
定期檢查泵的運行狀態，包括油壓、油溫、電機溫度等，確保泵在良好狀態下運行。檢查泵的密封性能，防止抗燃油泄漏，維護泵體的清潔，以延長泵的使用壽命。
電源要求：
抗燃油循環泵F3V10-1S6S-1C20的電源要求為380VAC，50Hz，三相。泵的流量為20L/min，電機功率為1KW。
系統組成：
抗燃油循環泵F3V10-1S6S-1C20是供油系統的一部分，供油系統由供油裝置、抗燃油再生裝置及油管路系統組成。供油裝置的主要功能是提供控制部分所需要的液壓油及壓力，同時保持液壓油的正常理化特性和運行特性。
安裝位置：
抗燃油循環泵F3V10-1S6S-1C20安裝在油箱旁邊，通過管道與油箱、控制塊、濾油器、溢流閥、蓄能器等部件相連，構成一個封閉的循環系統。
作用：
抗燃油循環泵F3V10-1S6S-1C20的作用是維持EH油系統的清潔度，使系統長期可靠運行。在機組正常運行時，系統的濾油效率較低，因此增設獨立自循環濾油系統，油泵從油箱內吸入油，經過兩個過濾精度為1μm的過濾器回油箱，以保證油質。
總結來說，汽輪機抗燃油循環泵F3V10-1S6S-1C20是保證汽輪機控制系統穩定運行的重要組件，通過不斷的油液循環，確保油溫和油壓的穩定，同時通過過濾系統保持油質的清潔，對于維護整個控制系統的可靠性和安全性至關重要。
